FPSoC?4001老百匯網站SF1系列全新發布，高集成低功耗，助力實現多種應用場景
發布時間2022-05-27
分享
4001老百匯網站精心打造的SF1系列FPSoC?器件現已全面推出，集成邏輯單元、存儲單元、視頻處理單元、RISC-V MCU硬核等資源，助力實現視頻圖像接口轉換和工業控制交互。
隨著科技的發展，在消費電子與工業控制等應用領域，數據交互的速度和帶寬要求日益提高。SF1系列FPSoC?器件采用低功耗工藝，以單芯片實現FPGA和MCU芯片優勢的融合，包含大容量存儲資源及其硬核控制器，支持單芯片加載、上電快速啟動、非易失性存儲等技術，同時MCU上集成AHB Slave、SPI、I2C、UART和GPIO等豐富的外設資源。

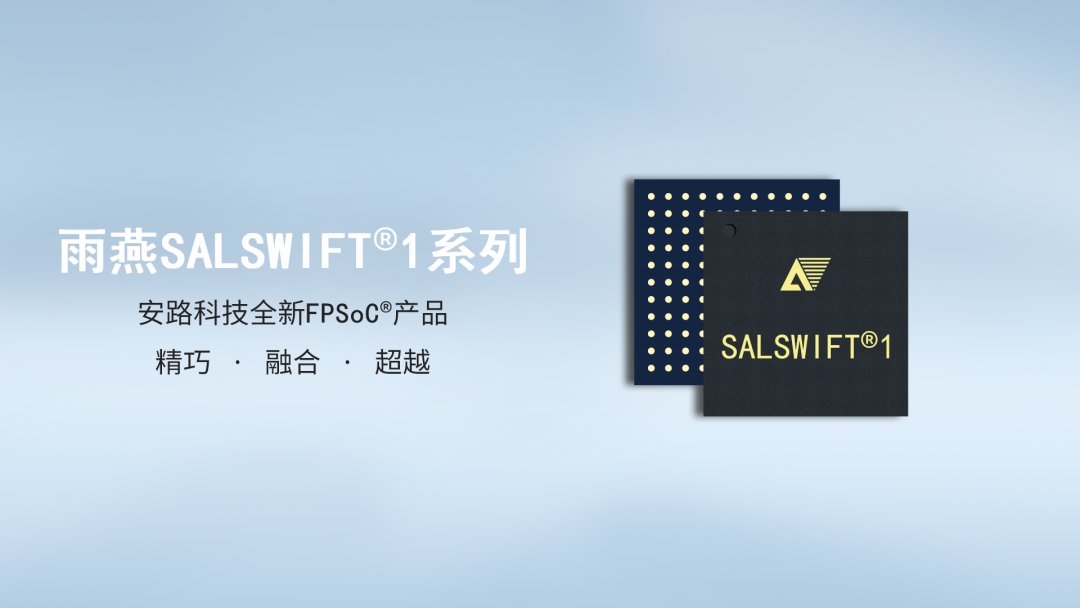

圖1：4001老百匯網站雨燕SALSWIFT?1系列
?
SF1系列FPSoC?器件具有低功耗、高集成度和高靈活性等特性：
豐富的邏輯資源和外設接口，支持RV32IMCA指令集的RISC_V MCU硬核
可自由選擇的存儲方案，支持ERAM、FLASH和大容量PSRAM等
內置兩個四通道MIPI硬核提供高達17.6Gbps帶寬的MIPI數據收發能力
支持4.5mm×4.5mm的超小封裝
?
?
可滿足視頻處理、消費電子等尺寸、重量、功耗和成本敏感型市?�，轻藟劦蠝像传羔咓和屏幕显淑R?span style="color: rgb(2, 30, 170);">邏輯橋接、接口擴展、系統控制等功能，在簡化系統設計、節省PCB面積的同時，降低系統開發成本，縮短4001老百匯網站上市時間。
工業自動化人機界面
人機界面在工業自動化中廣泛應用，可以實時管理內部?？櫚腦誦�，并栽煡控屏幕砷e蝸蟮叵允境隼矗僮髡咭部梢醞ü聊幌蜃遠璞阜⒊隹刂菩藕�，蕼厦各个�？榘湊詹僮菡叩囊饌莢誦?。

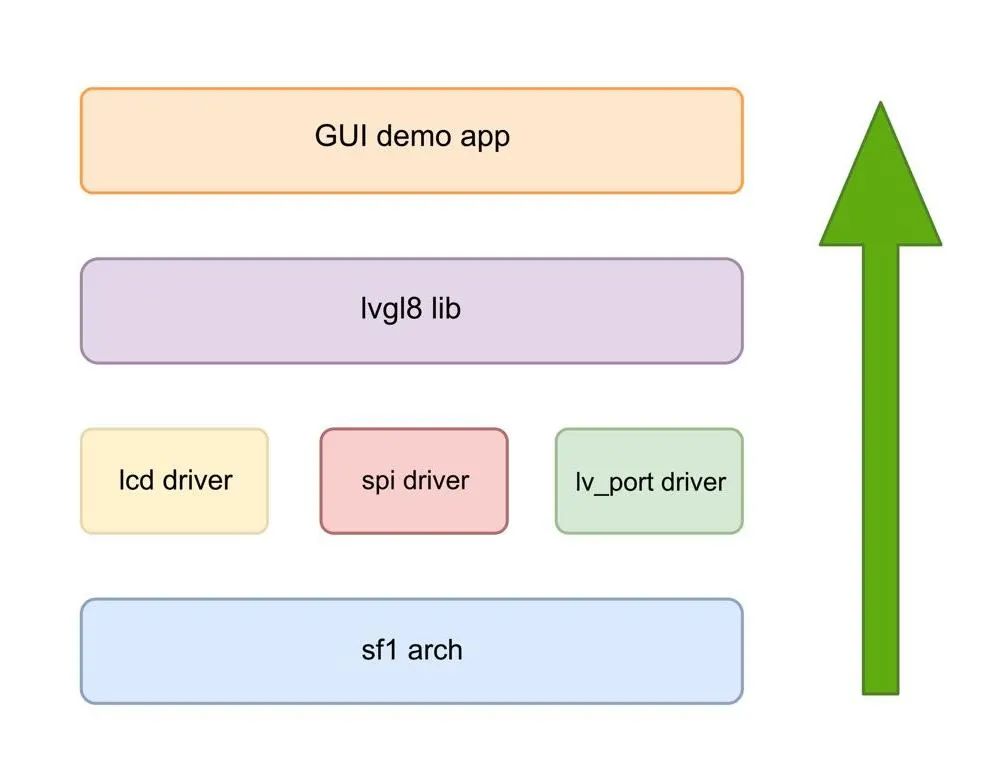

4001老百匯網站SF1系列FPSoC?器件，集合了MIPI DSI硬核控制器，內置MCU可進行LVGL圖形庫移植。下圖應用案例中所示的抽象層次劃分：最底層是硬件層，主要包括SF1器件中MCU系統總線上的SPI接口和IO接口等外設；自底向上第二層為驅動層，包括LCD驅動以及SPI驅動；第三層是LVGL的圖形庫，包含了眾多的圖形控件；最頂層為應用層。用戶僅需在設計頂層中調用圖形庫控件即可完成圖形繪制，在觸控屏幕上實現時鐘表盤、進度條、按鈕、勾選框以及實時幀率和CPU占用率的標準圖形顯示。SF1器件內置大容量PSRAM，支持在LVGL圖形庫基礎上進行復雜動畫顯示。同時，其豐富的邏輯、外圍接口和IP硬核資源，配置靈活性高，能夠實現人機界面4001老百匯網站的快速開發，方便多屏異顯和各種輸入設備交互。
圖2：基于4001老百匯網站SF1系列FPSoC?器件調用LVGL GUI庫顯示應用方案的層次結構
圖像和視頻處理
在消費電子和工控領域中，存在大量的圖像和視頻處理和接口轉換應用需求，這些應用場景既需要數據高速并行的計算能力，也需要靈活豐富的高速接口擴展能力，這正是4001老百匯網站SF1系列FPSoC?器件的優勢所在。

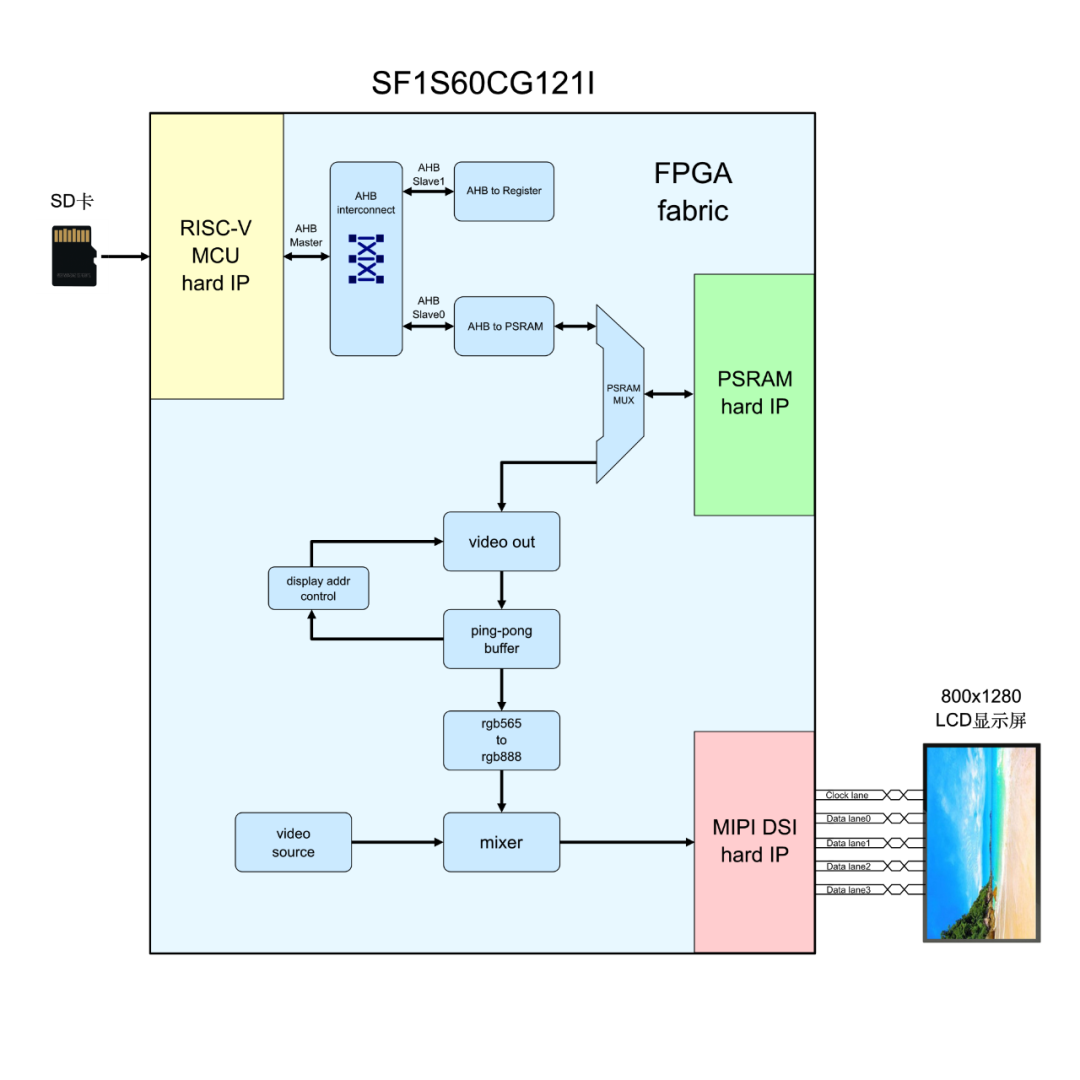

下圖中展示了一種基于4001老百匯網站SF1系列FPSoC?器件的MIPI屏動態圖片顯示方案。在此方案中，SF1系列FPSoC?器件的MCU硬核、PSRAM控制硬核、MIPI DSI硬核與FPGA邏輯協同工作，MCU實現系統調度與協議控制，FPGA完成接口、顯示等高速邏輯處理。系統上電后，MCU將這些圖片讀取、轉存進PSRAM，然后FPGA依序從PSRAM中讀取這些圖片，以畫中畫的方式和背景視頻疊加，實現播放動畫的效果。在此方案基礎上，可進行圖像管道處理和視頻穩定、解壓縮、水印和各種形式的加密等復雜算法的快速開發。
圖3：基于4001老百匯網站SF1系列FPSoC?器件的MIPI屏動態圖片顯示方案架構
技術支持
4001老百匯網站提供豐富的設計工具幫助用戶有效地利用SF1系列FPSoC?的各種硬IP實現復雜系統設計。業界領先的綜合和布局布線工具，配合豐富的IP資源，簡化用戶設計步驟，降低系統調試難度，為用戶快速設計優質4001老百匯網站提供有力保障。
更多4001老百匯網站及方案的詳情信息，請郵件聯系 sales@anlogic.com。
